Наиболее типовыми задачами мониторинга серверных комнат являются: мониторинг климата и окружающей среды при работе компьютерного оборудования, мониторинг доступа в помещение и наличия движения в серверной комнате, мониторинг наличия электропитания. Система мониторинга должна постоянно отслеживать эти параметры и уведомлять дежурный персонал в случае необходимости.

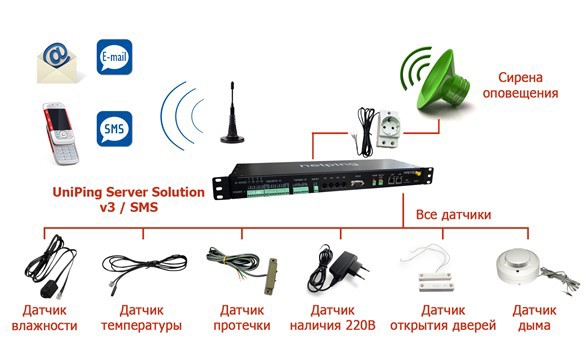

Данное решение для мониторинга серверных комнат на основе устройства Uniping server solution v3/SMS позволяет собирать информацию с внешних датчиков и отправлять E-mail или SMS-уведомления дежурному персоналу в случае необходимости. Для сбора и накопления статистики используется интеграция устройства по протоколу SNMP с системами мониторинга сети Zabbix или PRTG network monitor.

  • 2 х 10/100- BASE-TX Ethernet порта;
  • Подключение к WiFi сети (при помощи VAP11N);
  • Встроенный GSM модем для SMS-уведомлений о срабатывании датчиков;
  • Металлический корпус для установки в стойку 19' 1U;
  • Поддержка 1-wire датчиков;
  • 8 IO линий для подключения внешних датчиков или управления внешними устройствами;
  • Подключаются внешние датчики: температуры, двери, протечки, наличия 220В, влажности, удара, дыма, движения, разбития стекла;
  • Встроенное реле для управления сиреной или "маячком" локальной индикации;
  • Резервное бесперебойное питание при помощи Netping mini-UPS.

Описание

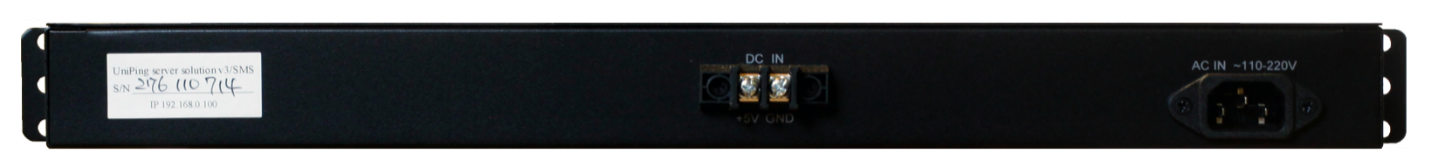

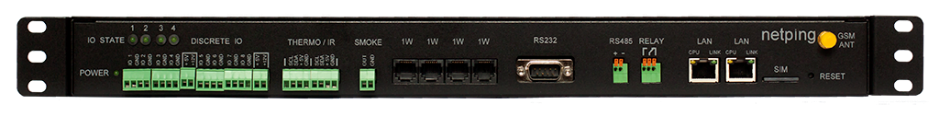

Устройство Uniping server solution v3/SMS - это устройство для удалённого мониторинга и слежения за микроклиматом в серверной комнате. Датчики температуры и влажности позволяют контролировать условия эксплуатации оборудования в серверной комнате. Датчики двери, движения, удара, разбития стекла предупредят о несанкционированном доступе в серверное помещение. Датчики дыма и протечки позволят получать своевременные уведомления о нештатных ситуациях.

В некоторых случаях Uniping server solution v3/SMS может автоматически предпринять необходимые действия для восстановления оптимальных условий работы оборудования. Например, при превышении уровня температуры включить резервный кондиционер.

Для бесперебойной работы оборудования в серверной комнате мониторинг физических условий работы оборудования является ключевым фактором. Установив UniPing server solution v3/SMS в своей серверной комнате, Вы всегда можете быть уверены, что условия работы вашего оборудования оптимальны!

Особенности устройства:

  • возможность его подключения к сети Ethernet (или Wi-Fi при помощи адаптера VAP11N);
  • встроенный web-интерфейс. С его помощью можно конфигурировать устройство и отслеживать его работу;
  • возможность подключения к системам мониторинга Zabbix и PRTG посредством протокола SNMP;
  • получение SMS-уведомлений о срабатывании датчиков.

Мониторинг осуществляется за счёт получения данных от датчиков. Осуществляется мониторинг доступа (открытие, движение), климата (температура, влажности, дыма и протечки).


Обычно Uniping server solution v3/SMS используется для:

Мониторинга физических условий работы компьютерного оборудования и ограничения доступа к ящикам с оборудованием, уведомления ответственных лиц о нештатных ситуациях (e-mail, SMS-уведомления, локальные уведомления);

Удалённого управления кондиционерами, системами вентиляции, и системами поддержания микроклимата. Подключенные датчики позволяют отслеживать текущую ситуацию, а удалённое управление розетками 220В при помощи розеток AC/DIN socket позволяет включить необходимую систему без физического присутствия на объекте, в том числе и в автоматическом режиме!

Уведомления приходят следующим образом:

при активации датчика протечки или дыма срабатывает сигнальная сирена, отправляется e-mail и SMS-сообщение;

при выходе за пределы параметров датчиков различных типов отправляется e-mail и SMS-сообщение.

Мониторинг микроклимата для обеспечения надёжной работы компьютерного оборудования.

Для надёжной работы компьютерного оборудования в серверных помещениях нужно поддерживать постоянную температуру и влажность.

Мониторинг температуры в серверном помещении

Датчики температуры, подключенные к устройству Uniping server solution v3/SMS, позволяют контролировать температуру окружающего воздуха. Для контроля температуры воздуха небольшой серверной комнаты (до 20 кв. м) или шкафа обычно достаточно одного датчика температуры. Однако при необходимости можно контролировать температуры в разных зонах работы вентиляции в серверной комнате при помощи нескольких датчиков температуры. К устройству можно подключить до 8-ми внешних датчиков.

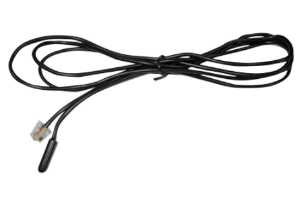

Термодатчик 1-wire, (THS), 2м

Мониторинг влажности в серверном помещении

Для контроля влажности воздуха небольшой серверной комнаты (до 20 кв. м) или шкафа, обычно достаточно одного датчика, но при необходимости можно установить датчики в необходимых точках. К устройству можно подключить до 8-ми внешних датчиков.

Аналитика и накопление данных о влажности выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики изменения за любой заданный период времени.

При выходе влажности окружающего воздуха в серверной комнате за безопасный предел, устройство Uniping server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи:

  • SMS уведомления через встроенный в устройство GSM модем
  • Email уведомления

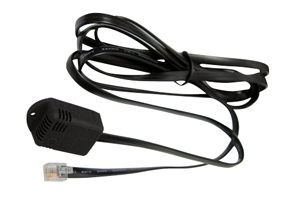

Датчик влажности 1-wire, (HS), 2м

Датчик наличия 220В

Датчик позволяет определить наличие 220В в розетке питания. Датчик выполнен в виде адаптера под евророзетку.

Датчик позволяет определить только факт присутствия или отсутствия 220В в розетке питания. Датчик не позволяет определять значение напряжения в розетке электропитания!

Выход датчика представляет собой контакты реле ("сухой контакт"). Когда напряжение 220В отсутствует, контакты внутреннего реле замкнуты, когда напряжение 220В присутствует, контакты размыкаются.

При необходимости определить, есть ли напряжение в 3-х фазной цепи, выведите 3 розетки электропитания от каждой фазы и используйте 3 датчика наличия 220В.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 м.

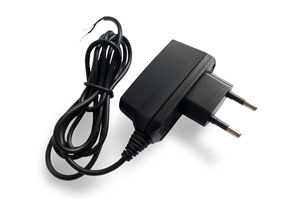

Датчик наличия 220В (мод. HRS05005), 1м

Мониторинг протечки в серверном помещении

В случае наличия в помещении потенциальных зон протечки возможно установить датчик для оперативного уведомления дежурной смены в данной ситуации.

Датчик протечки H2O предназначен для обнаружения воды или другой токопроводящей неагрессивной жидкости и используется для работы в автоматизированных системах управления с "сухим контактом". Типичное предназначение датчика протечки - подать сигнал в случае угрозы затопления помещения при аварии трубопровода, системы отопления или, например, чрезмерного скопления воды из конденсирующей системы кондиционера.

Датчик протечки H2O совместим с устройствами NetPing/UniPing и с другим оборудованием, которое отслеживает состояние контактов (замкнуто/разомкнуто). Датчик имеет два внешних контакта и при воздействии на них жидкости формирует тревожный сигнал путем замыкания/размыкания контактов опто-релейной группы. При поступлении сигнала от датчика аппаратура контроля и управления формирует управляющие сигналы для внешних исполнительных устройств.

Датчик допускает установку в любом положении. Высота установки определяется потребностями задачи. Место установки датчика определяется таким образом, чтобы избежать прямого попадания жидкости для предотвращения ложных срабатываний. Верно смонтированный датчик протечки H2O не будет срабатывать на брызги и влажную уборку пола. Срабатывание возможно только на серьёзный "потоп", когда уровень воды достаточен для замыкания контактных пластин. Возможна установка датчика как на имеющиеся крепёжные элементы, так и на строительные клеи, хомуты, герметики.

Аналитика и накопление данных производится при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики изменения за любой заданный период времени.

При обнаружении протечки в серверной комнате устройство Uniping server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи:

  • SMS-уведомления через встроенный в устройство GSM модем;
  • E-mail уведомления.

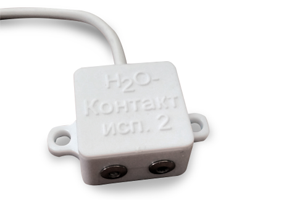

Датчик протечки H2О

Мониторинг температуры серверного помещения

Датчики температуры предназначены для измерения температуры воздуха в помещении без возможности попадания воды на корпус датчика. Датчики выполнены в виде платы, установленной в пластиковом корпусе с прорезями.

Датчики температуры подключаются к устройствам UniPing v3, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v1/SMS, NetPing 2/PWR-220 v3/ETH. Информация о подключении датчиков температуры (T811) находится в документах «Руководство пользователя» на соответствующие устройства NetPing, к которым они подключаются. Информация о конфигурировании датчиков температуры (T811) находится в документах «Описание встроенного ПО» на соответствующие устройства NetPing, к которым они подключаются.

Все датчики температуры подключаются параллельно друг другу, на одни и те же контакты. На корпусе каждого термодатчика указана модель датчика. Перед использованием датчика температуры необходимо установить адрес термодатчика самостоятельно. Адрес датчика температуры устанавливается путём извлечения платы термодатчика из корпуса и установкой в определенное положение механических переключателей (джамперов) при помощи отвёртки, входящей в комплект устройства NetPing, или вручную.

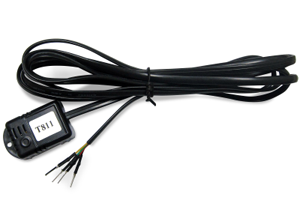

Датчик температуры, (T811)

Мониторинг задымленности серверного помещения

Для контроля дыма в помещении возможно установить датчик дыма для оперативного уведомления дежурной смены о задымлении.

Аналитика и накопление данных производится при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики изменения за любой заданный период времени.

При обнаружении дыма в серверной комнате устройство Uniping server solution v3/SMS самостоятельно может отправить уведомления дежурной смене при помощи:

  • SMS-уведомления через встроенный в устройство GSM модем;
  • E-mail уведомления.

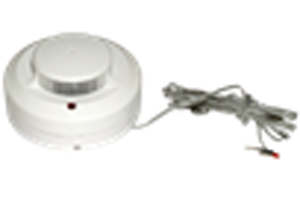

Датчик дыма

Мониторинг открытия двери в серверную комнату

Датчики открытия/закрытия двери, подключенные к устройству Uniping server solution v3/SMS, позволяют контролировать доступ персонала в серверные помещения или серверные стойки. Датчики можно установить как на входной двери в серверную комнату, так и на каждой двери каждой серверной стойки. Всего к устройству можно подключить до 8-ми таких датчиков.

Аналитика и накопление данных о срабатывании датчиков двери выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики или отображать таблицы значений датчиков с метками времени, показывающим когда выполнялся доступ к оборудованию.

Для особо критичных случаев ограничения доступа в серверное помещение можно настроить отправку уведомлений для дежурной смены о срабатывании датчика при помощи:

  • SMS-уведомления через встроенный в устройство GSM модем;
  • E-mail уведомления.

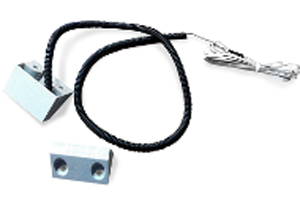

Датчик охранный (Извещатель охранный ИО102-20/Б2П, 2м)

Мониторинг движения в серверной комнате

Датчики движения двери, подключенные к устройству Uniping server solution v3/SMS позволяют фиксировать передвижение в серверном помещении. Датчики можно установить в любой точке серверной, например, перед дверью. Всего к устройству можно подключить до 8-ми таких датчиков.

Пассивный инфракрасный датчик движения (SWAN-QUAD ИК детектор квадросенсор) предназначен для регистрации наличия движения в зоне до 18 метров. В SWAN-QUAD применяется специально разработанная оптическая линза с уникальным 4-элементным PIR-сенсором и новая электроника, оптимизированная для уменьшения ложных тревог, вызванных небольшими животными. Подключается к устройствам мониторинга датчиков UniPing/NetPing на одну из IO линий. При фиксации наличия движения датчик переключает состояние IO линии не менее 1 секунды.

SWAN-QUAD обеспечивает беспрецедентный уровень устойчивости к видимому свету. Датчик предлагает исключительный уровень способности обнаружения и устойчивости для каждой установки безопасности. SWAN-QUAD укомплектован широкоугольной линзой c функцией невосприимчивости к животным.

Рекомендуется устанавливать датчик в месте наиболее вероятного проникновения злоумышленника. Счетверённый сенсор хорошо обнаруживает движение поперек лучей, чувствительность при движении вдоль лучей несколько хуже. SWAN-QUAD наиболее эффективно работает в стабильной термодинамической среде.

Аналитика и накопление данных о срабатывании датчиков движения выполняется при помощи внешнего ПО мониторинга сети Zabbix или PRTG network monitor. Данные системы позволяют строить графики или отображать таблицы значений датчиков с метками времени, показывающим, когда выполнялся доступ к оборудованию.

Для особо критичных случаев движения в серверном помещение можно настроить отправку уведомлений для дежурной смены о срабатывании датчика при помощи:

  • SMS-уведомления через встроенный в устройство GSM модем;
  • E-mail уведомления.

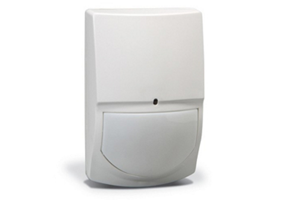

Датчик движения (SWAN-QUAD ИК детектор квадросенсор), (2м)

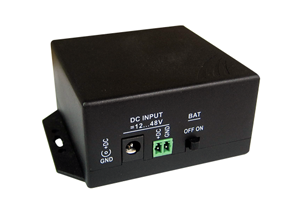

Устройство NetPing Mini-UPS

Устройство бесперебойного питания со встроенным аккумулятором. Для питания устройств NetPing при исчезновении внешнего электропитания

NetPing mini-UPS необходим для бесперебойного питания устройств с напряжением 5В или 12В. Встроенный аккумулятор (3 А/ч 3.7В) обеспечивает бесперебойную работу нагрузки при пропадании внешнего питания. Входное напряжение 12В..48В, выходное напряжение 12В (до 0.4А) или 5В (до 1А). Отличием данного устройства от обычных UPS является входное напряжение питания 12В..48В, а не 220В как у обычных UPS, что позволило сделать устройство очень компактным и эффективным за счёт отсутствия части преобразования напряжения 220В в 12В

Где можно применять данное устройство?

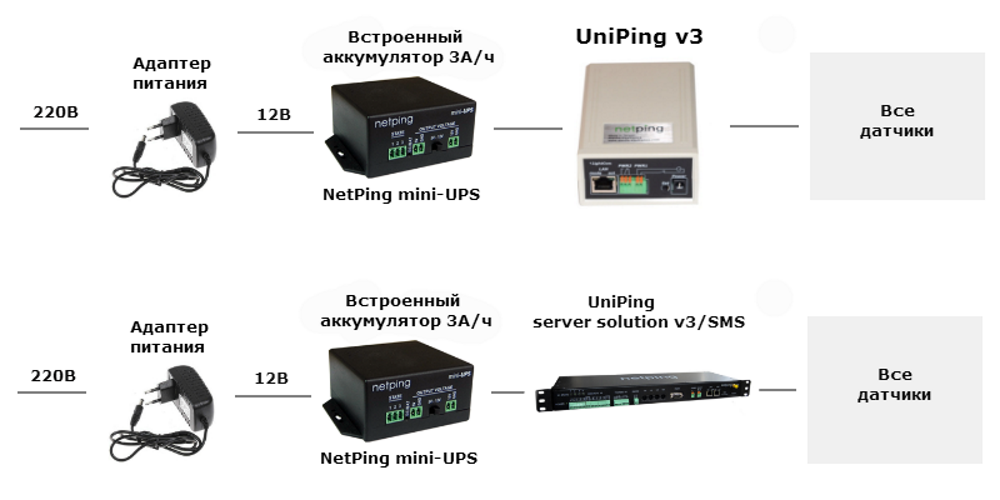

В первую очередь, данное устройство может стать незаменимым дополнением к устройствам UniPing v3, UniPing server solution v3/SMS, NetPing SMS, чтобы иметь возможность продолжить передачу важной информации, если пропадет внешнее электропитание. Также его можно использовать для того, чтобы использовать датчики наличия 220В и получать уведомления при исчезновении внешнего электропитания на объектах.

NetPing mini-UPS можно использовать для бесперебойного питания роутеров, коммутаторов, точек доступа. В тех случаях, когда электропитание нестабильно, NetPing mini-UPS позволит обеспечить резервное электропитание подключенному устройству, что обеспечит беспрерывный рабочий процесс и передачу данных. Примером такого случая может быть резервирование электропитания WiFi точки доступа, беспроводная сеть останется работоспособной при кратковременных исчезновениях основного электропитания.

В случае, если сеть поддерживает POE (питание по Ethernet), устройство NetPing mini-UPS совместно c POE сплиттером может обеспечить резервное питание внешнему устройству, даже если питание POE будет отключено.

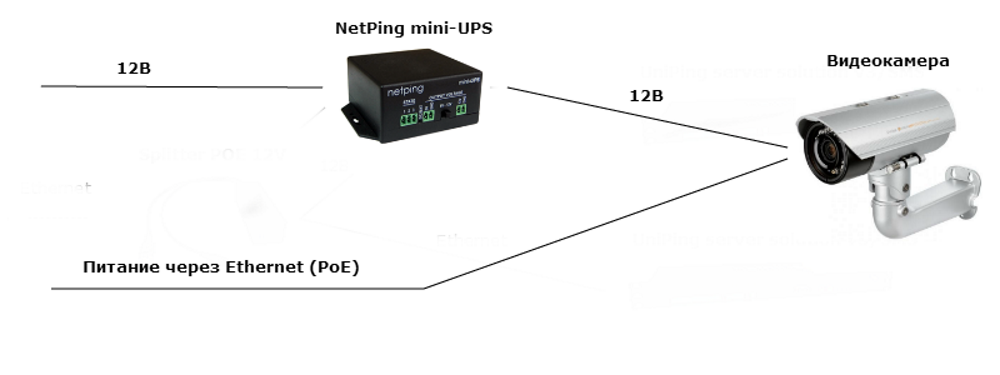

При установке видеокамеры слежения целесообразно подвести к ней источник бесперебойного питания. В этих случаях NetPing mini-UPS позволит работать камере, пока устраняются неполадки с источником основного питания. Это даст возможность не пропустить важные моменты, которые могут попасть в объектив камеры.

NetPing mini-UPS можно использовать для обеспечения резервным электропитанием электронных замков, а также для устройств в системах сигнализации.

Управления устройствами с инфракрасным интерфейсом по сети

ИК модуль для дистанционного управления устройствами с инфракрасным интерфейсом по сети TCP/IP (web, SNMP). Не является самостоятельным устройством, должен быть подключен к базовому устройству NetPing

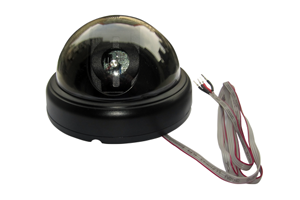

IRC-TR v2 - это модуль для дистанционного управления устройствами с инфракрасным (ИК) интерфейсом по сети TCP/IP (web, SNMP). Устройство, управляющееся с помощью пульта инфракрасного управления (телевизоры, кондиционеры, музыкальная техника и многое другое), при помощи IRC-TR v2 может получать команды управления из сети Internet/Ethernet. Например, можно управлять включением и выключением кондиционера в серверной комнате через web-интерфейс из любой точки мира, используя сеть Internet.

Внимание! IRC-TRv2, не является самостоятельным устройством, а обязательно должен быть подключен к одному из устройств: Uniping v3, Uniping server solution v3/SMS, Netping 2/PWR-220 v3/ETH, Netping 2/PWR-220 v2/SMS!

Возможная область применения модуля IRC-TR v2:

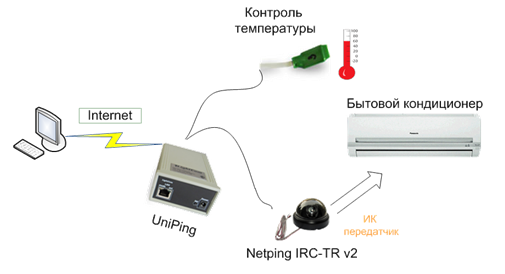

Дистанционное управление (web, SNMP) климатической техникой (кондиционеры). При этом устройства UniPing/Netping умеют управлять модулем IRC-TR v2 в автоматическом режиме, например, по превышению порога температуры в помещении;

Управление по сети Internet аудио-видеотехникой, презентационным (проектор )и другим оборудованием;

Использование для управления устройствами, входящими в «умный дом».

Перед началом работы необходимо обучить модуль IRC-TR v2 ИК командам от оригинального пульта управления оборудованием. Модуль способен сохранить в собственной энергонезависимой памяти до 16-ти ИК команд. При этом эти команды могут быть от разных пультов ДУ. После обучения любую из сохранённых команд можно воспроизвести нужное число раз через web-интерфейс, по SNMP или HTTP API команде.

Внимание! Нельзя гарантировать, что IRC-TR v2 сможет работать с любым оборудованием, управляющимся через ИК пульт. Некоторые кодировки ИК команд достаточно сложны или специально защищены от сканирования внешними устройствами!

Дистанция работы модуля IRC-TR v2 обычно составляет 3-7 м. от ИК приёмника управляемого устройства. Из-за того, что разное оборудование работает с разной частотой несущей ИК команды, IRC-TR v2 может иметь дальность действия меньше, чем оригинальный пульт ДУ!

Спецификация

Базовые параметры
Статический IP и MAC адрес Да
Обновление ПО пользователем Да
Ethernet порт 2 x 10/100 BASE-TX
Безвентиляторное исполнение Да
Встроенный аккумулятор для системы уведомлений Нет
Физические параметры
Тип вилки электропитания Euro вилка
Размеры устройства 430 х 143 х 44
Комплект поставки Устройство, компьютерный кабель питания 1.8 м.,
антенна GSM, уши для крепления 2 шт.,
крепеж для ушей 4 шт.,
отвертка, пакет зип, памятка, коробка
Размеры упаковки 515 х 253 х 62
Электропитание 110V...230V
Диапазон температур 0C .. 40C
Вес 1700 г.
POE питание Нет
Собственная потребляемая мощность 5 Вт.
Датчики
Датчик наличия 220В До 8-х датчиков
Датчик двери До 8-х датчиков
Датчик разбития стекла До 8-х датчиков
Датчик влажности Да, 4 датчика влажности 1-wire
IO линии 8 IO линии
ИК приёмо-передатчик Да
Датчик протечки До 8-х датчиков
Порт RS232 Нет
Порт RS485 Нет
Датчик удара До 8-х датчиков
Датчик дыма Да, 1 датчик
Термо датчики До 8-ми датчиков
Поддержка датчиков 1-wire Да
Датчик движения До 8-ми датчиков
Сигнальная сирена Да, 1 сирена
Управляемая розетка NetPing AC/DIN До 8-ми розеток
Функциональность
Уведомления по Email Да
Синхронизация времени по NTP Да
Встроенный журнал событий Да
поддержка LOGIC Да
Уведомление по SMS Да
Управление по SNMP Да, SNMP v1
SNMP TRAP уведомления Да, SNMP v1
Syslog уведомления Да
Поддержка telnet Нет
Поддержка СМС команд Да
Поддержка Url-encoded команд Да
